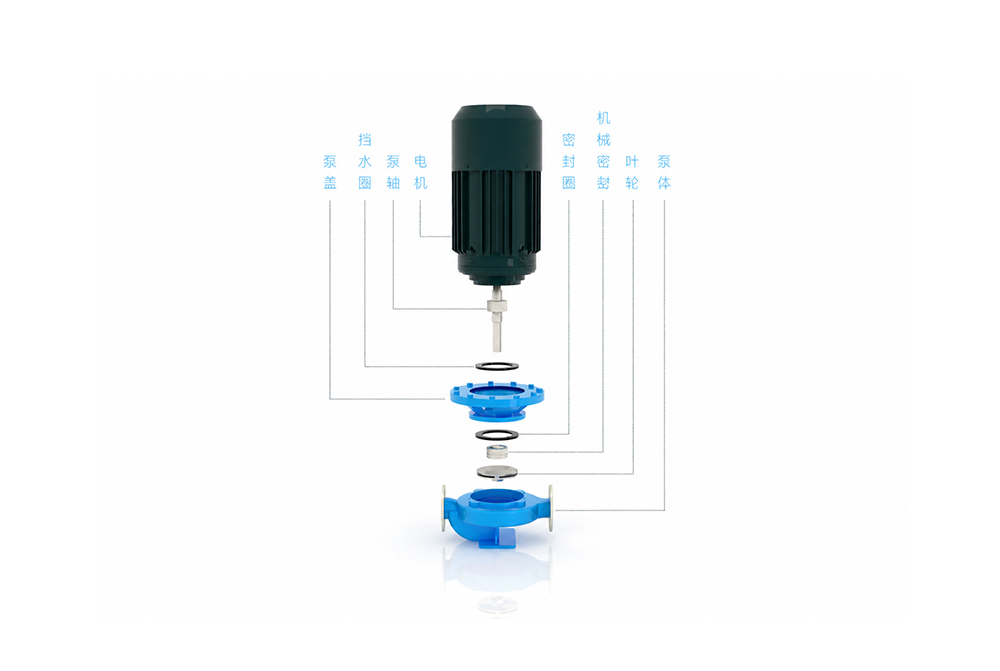

1. 结构形式
结构型式：立式、单级、单吸、管道式离心泵
安装方式：管道直接串联安装（标配），或带落地支架安装（可选）
连接方式 ：法兰连接，标准HG/T 20592（PN16），可选ANSI、DIN标准
叶轮型式： 闭式叶轮（清水型），可选半开式（含少量颗粒介质）
密封型式 ：机械密封（单端面、集装式可选）
轴承型式 ：深沟球轴承（上端2个，下端1个），油脂润滑
泵体材质 ：HT250（标准）、QT450、304/316L不锈钢
旋转方向： 顺时针（从电机上方看）
2. 工作参数范围
流量 Q：1.5 ~ 1200 m³/h
扬程 H：5 ~ 125 m
工作温度：-20℃ ~ 120℃（标准），≤180℃（高温型带水冷）
工作压力上限：1.0 MPa（PN10），1.6 MPa（PN16）
转速：1450 / 2900 r/min（2极/4极电机）
介质pH值 ：6 ~ 9（铸铁材质），3 ~ 12（不锈钢材质）
允许含固量：≤0.2%（颗粒直径≤0.2mm）
汽蚀余量NPSHr：2.0 ~ 4.5 m（视流量及转速）
3. 材质配置表
| 部件 | 标准配置（清水） | 可选配置（热水/弱腐蚀） | 可选配置（强腐蚀/卫生级） |
| 泵体 | HT250铸铁 | HT250（热水型） | 304 / 316L不锈钢 |
| 叶轮 | HT250铸铁 | HT250 / 铸铜 | 304 / 316L不锈钢 |
| 泵轴 | 45#碳钢 | 2Cr13不锈钢 | 304 / 316L不锈钢 |
| 机械密封 | 石墨/碳化硅 | 碳化硅/碳化硅（热水） | 碳化硅/碳化钨（耐腐蚀） |
| 密封圈 | 丁腈橡胶NBR | 氟橡胶FKM | 聚四氟乙烯PTFE |
| 轴承 | 国产精密轴承（6204/6205等） | SKF/FAG/NSK（可选） | 同左 |
4. 机械密封选配指南
| 介质温度 | 推荐密封材料 | 特殊配置 |
| -20℃ ~ 80℃ | 石墨（静环）/碳化硅（动环） | 标准单端面机械密封 |
| 80℃ ~ 120℃ | 碳化硅/碳化硅 | 需配置冷却腔结构 |
| 120℃ ~ 180℃ | 碳化硅/碳化硅 + 高温密封圈 | 需外接冷却水（热水型专用） |
| 含微量颗粒 | 碳化硅/碳化钨 | 硬对硬密封 |
| 腐蚀性介质 | 碳化硅/碳化硅 + PTFE密封圈 | 不锈钢泵体+耐腐蚀密封 |
5. 执行标准
| 标准类别 | 标准编号 | 标准名称 |
| 设计制造 | GB/T 5656-2008 | 离心泵技术条件（Ⅱ类） |
| 管道泵标准 | JB/T 6537-2006 | 管道式离心泵技术条件 |
| 尺寸标准 | GB/T 5662-2013 | 轴向吸入离心泵标记、性能和尺寸 |
| 性能测试 | GB/T 3216 | 回转动力泵水力性能验收试验 |
| 防爆要求 | GB 3836 | Ex d II BT4 / CT4（防爆型） |
| 防护等级 | GB/T 4942.1 | IP54 / IP55 |
6. 电机配置说明
| 电机类型 | 适用场合 | 说明 |
| Y型（三相异步） | 普通清水、空调循环 | 标准配置 |
| YB型（隔爆型） | 石油、化工、易燃易爆场所 | 防爆等级Ex d II BT4 |
| YVP型（变频调速） | 需调节流量、压力 | 变频范围5~50Hz |
| 热水型电机 | 高温循环系统 | 配独立风扇及散热片 |
