IHF衬氟离心泵

免费电话 资料下载

 点击立刻咨询

IHF衬氟离心泵 观看视频

点击播放

产品简介

IHF型单级单吸悬臂式氟塑料衬里离心泵是按国际标准设计、采用非金属泵加工工艺制造的耐腐蚀化工离心泵。其标记、额定性能点和安装尺寸等效采用 ISO 2858-1975(E) 国际标准，可替代部分传统耐腐蚀离心泵。

该泵型为卧式结构，轴向吸入、径向排出，泵体采用金属外壳内衬氟塑料，过流部件（泵盖、叶轮、轴套等）采用金属嵌件外包氟塑料整体烧结压制成型。部分型号产品按照 ISO 15783 和 ISO 5199 国际标准设计生产，符合国内行业标准 HG/T 3183-2012《氟塑料衬里单级单吸化工离心泵技术条件》的要求。其水力部件采用CFD计算机流体力学设计，流道宽、效率高、汽蚀余量性能好。

产品特点

1、金属壳体与氟塑料复合衬里结构：

泵体采用金属外壳（通常为铸铁或铸钢）内衬氟塑料（F46/F4/PTFE/PFA等），既保留了金属壳体的承压能力，又通过氟塑料衬里实现对过流介质的完全隔离--。泵盖、叶轮和轴套等过流部件均采用金属嵌件外包氟塑料整体烧结压制成型，确保耐腐蚀性与结构强度的平衡。

2、卓越的耐腐蚀性能：

氟塑料衬里可耐受几乎任何浓度和温度的酸、碱、盐溶液及有机溶剂，包括硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂等强腐蚀性介质。四氟材料几乎不与任何化学介质发生反应，是当前耐腐蚀性能最强的泵类之一。

3、外装式波纹管机械密封：

轴封采用外装式四氟波纹管机械密封，静环选用99.9%氧化铝陶瓷或氮化硅，动环采用四氟填充材料或碳化硅。外装式结构具有耐腐耐磨、密封性能好、拆卸方便等优点。对于输送含杂质颗粒的介质，可配置无冷却水单端面硬对硬机械密封（碳化硅对碳化硅）；输送含氟离子介质时可选用无压烧结碳化硅密封。

4、宽广的温度适应范围：

常规型号适用介质温度范围为 -20℃ ～ +150℃，特殊设计型号可承受 -85℃ ～ +200℃ 的极端温度工况。通过选用不同等级的氟塑料材料（PTFE、FEP、PFA、F46等），可满足不同温度的工况要求。

5、CFD水力优化设计：

水力部件采用CFD计算机流体力学设计，过流部件流道宽阔光滑，水力损失小，效率高，汽蚀余量性能好。叶轮采用封闭式单吸结构设计，降低流体湍流损失，提高泵的整体运行效率。

6、结构紧凑、互换性强：

分为长支架轴联式和短支架直联式两种结构形式，采用卧式安装，可与标准化工离心泵互换，维护方便。泵的进出口采用铸钢体加固，增强了泵的整体耐压性。过流部件均采用整体烧结成型，衬里防脱落、防开裂。

7、多材质可选，适应不同工况：

氟塑料衬里材料可选用F46（聚全氟乙丙烯）、F4/PTFE（聚四氟乙烯）、PFA（可熔性聚四氟乙烯）等，根据介质温度、腐蚀性和成本要求灵活选配-。静环材质可选择99.9%氧化铝陶瓷或氮化硅，动环材质可选择四氟填充材料或碳化硅，针对不同介质特性可定制密封方案。

适用范围

IHF型衬氟离心泵适用于输送不含或含有少量固体颗粒的强腐蚀性介质，广泛应用于以下工业领域：

化工生产：各种浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、磷酸等酸性介质输送；离子膜烧碱项目的氯水处理、硫酸浓缩工序的酸液循环。
石油炼制：石油化工装置中的腐蚀性物料输送、废酸处理。
制药工业：含有机溶剂的反应中间体输送，适应GMP标准对设备耐腐蚀性的严苛要求。
冶金行业：有色金属冶炼过程中的电解液输送（如铜电解精炼的硫酸铜溶液）。
电力工业：电厂脱硫系统的浆液循环、含固体颗粒物的腐蚀性悬浊液处理。
环保与水处理：工业废水处理、酸碱废水中和、加酸工艺。
电镀与酸洗：电镀液、酸洗液输送。
造纸与纺织：纸浆漂白液、印染废水处理。
农药与染料：农药原液、染料中间体输送。
食品工业：食品加工中腐蚀性清洗液输送（食品级氟塑料材质）。

化肥工业：磷酸铵、硫酸钾等肥料溶液输送。

技术说明

1、设计标准：

ISO 2858-1975(E)（轴向吸入离心泵国际标准）、ISO 15783、ISO 5199；国内行业标准 HG/T 3183-2012《氟塑料衬里单级单吸化工离心泵技术条件》。

2、结构形式：

单级单吸悬臂式离心泵，卧式安装，轴向吸入、径向排出。分为长支架轴联式和短支架直联式两种结构形式。

3、工艺方式：

泵体金属外壳内衬氟塑料；泵盖、叶轮、轴套等过流部件采用金属嵌件外包氟塑料整体烧结压制成型-。

4、工作条件：

额定工作压力：高至1.6 MPa

介质温度：常规 -20℃ ～ +150℃，特殊设计可达 -85℃ ～ +200℃

含固量：输送含固量小于5%的腐蚀液体

旋转方向：从电动机侧向泵方向看，叶轮为顺时针方向旋转。

适用介质：可输送任意浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀性介质。

5、通用性能范围

a、流量 (Q)：3.4 ～ 1080 m³/h，标准系列6.3～400m³/h，扩展型可达1080m³/h

b、扬程 (H)：3 ～ 200 m，标准系列5～132m

c、转速 (n)：1450 / 2900 / 980 r/min，电机直联或变频调速

d、工作压力：≤ 1.6 MPa，标准设计压力

e、介质温度：-85℃ ～ +200℃，常规-20℃～150℃

f、进口直径：32 ～ 200 mm，标准系列50～200mm

g、电机功率：0.55 ～ 160 kW，依据介质密度与粘度核算

h、效率：16% ～ 85%，随流量加大而提高

i、汽蚀余量：2.0 ～ 6.0 m，不同型号汽蚀余量有所不同

j、防护等级：IP54 / IP55 / IP65，按需求配置

k、绝缘等级：F，电机绝缘等级

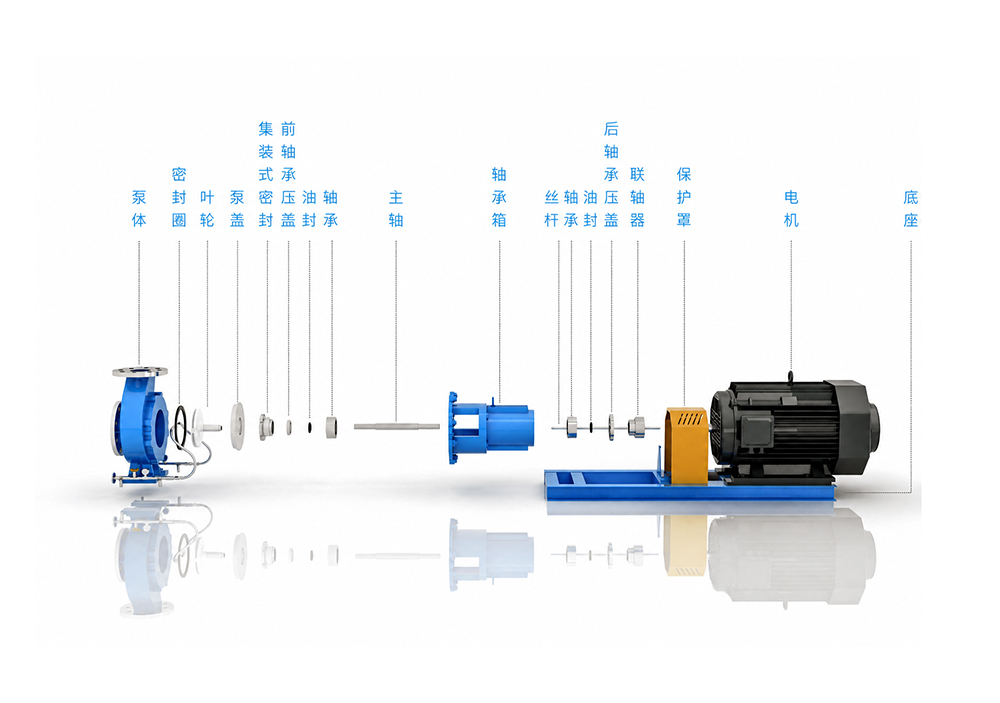

结构图纸

性能参数

表一：配二级电机（n=2900 r/min）性能参数表

序号	型号	流量 (m³/h)	扬程 (m)	效率 (%)	汽蚀余量 (m)	进口×出口 (mm)	电机功率 (kW)	整机质量 (kg)
1	IHF25-20-125	2	20.5	25	2.5	25×20	1.1	75
		*3.2	20	32
		5.5	18	46
2	IHF25-20-160	2	33	18	2.5	25×20	2.2	85
		*3.2	32	25
		5.5	30	32
3	IHF25-20-200	2	51	11	3	25×20	4	140
		*3.2	50	18
		6	49	20
4	IHF25-20-250	2	80	12	2.5	25×20	7.5	225
		*3.6	80	18
		5.5	78	26
5	IHF32-20-125	2	20.5	25	2.5	32×20	1.1	75
		*3.2	20	32
		5.5	18	46
6	IHF32-20-160	2	33	18	2.5	32×20	2.2	85
		*3.2	32	25
		2	30	32
7	IHF32-20-200	2	51	11	3	32×20	4	140
		*3.2	50	18
		5.5	49	20
8	IHF32-20-250	2	80	12	2.5	25×20	7.5	225
		*3.6	80	18
		5.5	78	26
9	IHF40-25-125	*6.3	20	30	2.5	40×25	1.5	75
		8	20	31
		10	18	32
10	IHF40-25-160	*6.3	32	30	3	40×25	3	124
		8	32	31
		10	30	32
11	IHF40-25-200	*6.3	50	20	3	40×25	5.5	170
		8	50	23
		10	48	30
12	IHF40-25-250	*6.3	80	20	5	40×32	11	255
		8	80	24
		12	78	34
13	IHF40-32-250	*6.3	80	20	5	40×32	11	255
		8	80	24
		12	78	34
14	IHF50-32-125	7	22	47	3.2	50×32	2.2	110
		*12.5	20	52
		15	16	50
15	IHF50-32-160	7	33	35	3.2	50×32	4	135
		*12.5	32	47
		15	30	47
16	IHF50-32-200	7	51	28	3.2	50×32	7.5	180
		*12.5	50	40
		15	49	48
17	IHF50-32-250	7	80	21	5	50×32	11	255
		*12.5	80	34
		15	77	38
18	IHF65-50-125	15	22	46	3.5	65×50	3	135
		*25	20	61
		35	16	67
19	IHF65-50-160	15	33	45	3.5	65×50	5.5	155
		*25	32	56
		35	30	65
20	IHF65-40-200	15	52	35	3.5	65×40	11	210
		*25	50	51
		35	46	48
21	IHF65-40-250	15	82	33	3.5	65×40	18.5	360
		*25	80	48
		35	72	50
22	IHF65-40-315	15	127	35	4	65×40	37	475
		*25	125	40
		35	112	38
23	IHF80-65-125	35	22	52	4	80×65	5.5	195
		*50	20	65
		60	18	70
24	IHF80-65-160	35	33	60	4	80×65	11	228
		*50	32	64
		60	27	53
25	IHF80-50-200	35	52	55	4	80×50	15	250
		*50	50	63
		60	45	55
26	IHF80-50-250	35	82	48	4.5	80×50	30	480
		*50	80	56
		60	72	50
27	IHF80-50-315	35	127	45	5	80×50	45
		*50	125	50
		60	112	48
28	IHF100-80-125	65	22	62	4.5	100×80	11	245
		*100	20	65
		120	17	68
29	IHF100-80-160	65	35	65	5	100×80	15	250
		*100	32	70
		110	26	65
30	IHF100-65-200	65	51	62	5	100×65	30	480
		*100	50	68
		120	43	56
31	IHF100-65-250	65	82	60	5	100×65	45	550
		*100	80	65
		120	65	70
32	IHF100-65-315	65	127	55	5.5	100×65	75	860
		*100	125	60
		120	112	58
33	IHF125-80-160	100	38	57	5	125×80	18.5	460
		*160	32	64
		180	26	52
34	IHF125-100-200	120	55	63	6	125×100	55	660
		*200	50	65
		220	45	62
35	IHF125-100-250	120	86	54	6	125×100	75	850
		*200	80	68
		210	65	61

表二：配四级电机（n=1450 r/min）性能参数表设计压力1.6MPa

序号	型号	流量 (m³/h)	扬程 (m)	效率 (%)	汽蚀余量 (m)	进口×出口 (mm)	电机功率 (kW)	整机质量 (kg)
1	IHF40-25-200	2	13	23	3	40×25	0.6	80
		*3.2	13
		4	10
2	IHF40-25-250	*3	20	15	5	40×32	1.5	85
		4	20	20
		6	19.5	30
3	IHF40-32-250	*3	20	15	5	40×32	1.5	85
		4	20	20
		6	19.5	30
4	IHF50-32-125	3.5	4.5	40	3.2	50×32	0.55	75
		*6.3	5	45
		7.5	4	42
5	IHF50-32-160	3.5	9	30	3.2	50×32	0.55	95
		*6.3	8	40
		7.5	7.5	40
6	IHF50-32-200	3.5	12.8	22	3.2	50×32	1.1	105
		*6.3	12.5	33
		7.5	12.3	40
7	IHF50-32-250	3.5	20	15	5	50×32	1.5	130
		*6.3	20	30
		7.5	19.3	32
8	IHF50-32-315	4	26	12	4	50×32	4	155
		*6.3	25	15
		10	22	18
9	IHF65-50-125	7.5	3.8	40	3.5	65×50	0.55	82
		*12.5	5	55
		17.5	4	61
10	IHF65-50-160	7.5	8.8	40	3.5	65×50	1.1	95
		*12.5	8	51
		17.5	7.5	60
11	IHF65-40-200	7.5	13	30	3.5	65×40	1.5	115
		*12.5	12.5	46
		17.5	11.5	42
12	IHF65-40-250	7.5	20.5	28	3.5	65×40	3	145
		*12.5	20	43
		17.5	18	45
13	IHF65-40-315	7.5	32.5	35	4	65×40	5.5
		*12.5	32	40
		17.5	30	38
14	IHF80-65-125	17.5	5.5	50	4	80×65	1.1	110
		*25	5	64
		30	4.5	68
15	IHF80-65-160	17.5	8.3	58	4	80×65	1.5	115
		*25	8	62
		30	6.8	50
16	IHF80-50-200	17.5	13	48	4	80×50	2.2	120
		*25	12.5	57
		30	11.3	48
17	IHF80-50-250	17.5	20.5	43	4.5	80×50	5.5	145
		*25	20	51
		30	11.3	45
18	IHF80-50-315	17.5	32.5	45	5	80×50	7.5
		*25	32	50
		30	30	48
19	IHF100-80-125	32.5	5.5	60	4.5	100×80	1.5	130
		*50	5	64
		60	4.3	65
20	IHF100-80-160	32.5	8.8	62	5	100×80	2.2	140
		*50	8	69
		55	6.5	62
21	IHF100-65-200	32.5	12.8	62	5	100×65	5.5	330
		*50	12.5	68
		60	10.8	56
22	IHF100-65-250	32.5	20.5	60	5	100×65	5.5	360
		*50	20	65
		60	16.3	70
23	IHF100-65-315	32.5	32.5	55	5.5	100×65	11
		*50	32	60
		60	30	58
24	IHF125-80-160	50	9.5	55	5	125×80	5.5	305
		*80	8	62
		90	6.5	50
25	IHF125-100-200	60	13.8	60	6	125×100	11	380
		*100	12.5	64
		110	11.3	60
26	IHF125-100-250	60	21	53	6	125×100	15	400
		*100	20	69
		120	19	71
27	IHF125-100-315	60	32.5	55	6	125×100	22	570
		*100	32	60
		110	30	58
28	IHF150-125-250	120	22	60	5	150×125	22	500
		*200	20	65
		240	18	64
29	IHF150-125-315	120	35	54	5	150×125	45	700
		*200	32	63
		240	30	62
30	IHF200-150-250	240	22	60	5.5	200×150	45	700
		*400	20	68
		480	17	62
31	IHF200-150-315	240	36 / 32 / 29	55	5.5	200×150	75	1180
		*400	32	64
		480	29	63
