1、结构紧凑，占地少

采用直联同步传动，机泵一体，外形美观，占地面积较普通自吸泵减少约30%；采用IP54户外电机时无需泵房，可置于户外使用。

2、自吸性能好

具有高效自吸能力，部分ZX增强型产品自吸高度比一般自吸泵高1至2米，自吸时间更短，吸上高度为4米时自吸时间约20至40秒。工作前仅需保证泵体内储有定量引液即可启动。

3、高效节能

采用优秀水力模型，效率比一般自吸泵高3%至5%。叶轮具有动平衡设计，运行平稳、无振动、低噪音，延长了轴承使用寿命。

4、不锈钢过流件，耐蚀性强

过流零部件及连接架采用优质不锈钢（304、316、316L等可选）制造，具有耐腐蚀性能可靠、使用维护方便、能耗低、密封性能好等优点。机械密封静环采用陶瓷（SiC），动环为石墨浸渍呋喃树脂，橡胶结构件为氟橡胶，耐磨无泄漏、使用寿命长。

5、材质灵活可定制

如输送介质或使用条件与标准配置不相配时，可另议配置其他材质，如过流零件配316L、轴封配聚四氟乙烯等，满足不同工况需求。

6、安装维护便捷

吐出管路不需要装止回阀，吸入管路不需要安装底阀，简化了管路系统并改善了劳动条件。

不锈钢同步自吸泵适用面广泛，可输送温度不高于90℃（直联式）或不高于105℃（带轴承托架式）、含有或不含细小软颗粒或纤维质、带腐蚀性或具有卫生要求的液体，广泛应用于以下领域：

• 食品与饮料：酒类、乳品、饮料、糖浆、油脂等卫生级介质的输送。




• 医药行业：药剂、药液、医药中间体等介质的输送。




• 化工与精细化工：各类酸、碱、盐溶液及有机溶剂的抽送。




• 环保与污水处理：工业废水、市政污水等处理介质的输送和循环。




• 电镀与漂染：电镀液、电解液、印染废水等腐蚀性介质的输送。




• 城市给排水与消防：工业和城市给排水、建筑消防增压、设备冷却等。




• 农业与市政：农场灌溉、园林喷灌等。




• 建筑与矿业：工矿冲洗、建筑供水、矿井排水等。




• 造纸工业：纸浆、黑液及各类浆料介质的输送。

1、设计标准

按企业标准设计制造，产品可按照中国GB、HG标准及美国API等标准组织生产。

2、工作原理

泵体内设有储液腔，通过上方回流孔和下方循环孔与泵工作腔相通，构成轴向回流外混式自吸系统。泵停止后腔内储有一定液体；启动时储液在叶轮作用下夹带空气被向上抛出，液体通过气液分离管网格回流到工作腔，气体排出泵外，使泵内形成真空度，实现自吸。

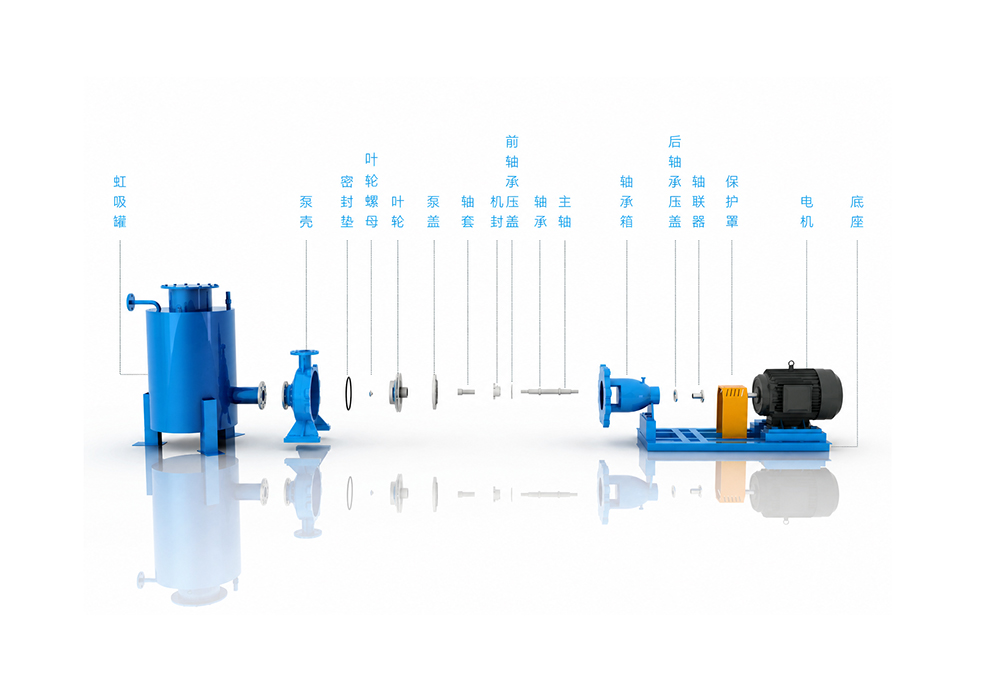

3、结构形式

单级单吸卧式离心泵，机电直联同步传动。叶轮采用半开式或闭式结构。泵的旋转方向从电机端向泵方向看为逆时针方向。

4、轴封系统

悬臂式机械密封。标准配置静环为陶瓷（SiC），动环为石墨浸渍呋喃树脂，橡胶件为氟橡胶；特殊工况可配聚四氟乙烯或其他材质动静环。

5、过流部件材质

标准材质：过流零件及连接架为1Cr18Ni9Ti不锈钢（304）

可选材质：316、316L不锈钢，轴封可配聚四氟乙烯等

密封垫件：氟橡胶

6、工作条件

• 流量范围：3 ～ 800 m³/h




• 扬程范围：12 ～ 80 m




• 转速：2900 / 1450 r/min




• 介质温度：直联式不高于90℃，轴承托架式不高于105℃




• 工作压力：≤ 1.6 MPa




• 自吸高度：2 ～ 6.5 m




• 介质粘度：≤ 100厘珀




• 含固量：可达30%以下

7、重要使用注意事项

1. 初次启动前须保证泵体内储有定量引液，严禁长时间空运转。




2. 自吸高度不能超过规定值（一般5至6.5米），吸入管长度≤10米。




3. 安装时尽量减少吸入管路水力损失，进口管路应尽量减少弯头，泵进口宜设滤网。




4. 周围环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。




5. 运转中如发现振动或不正常声音应立即停机检查。




6. 冬季长期不使用时，应排尽泵体内液体，以免冻裂泵体。

8、通用性能范围

• 技术参数性能范围备注

• 流量（Q）：3 ～ 800 m³/h，不同系列覆盖范围不同

• 扬程（H）：12 ～ 80 m，部分系列可达125m

• 转速（n）：1450 / 2900 r/min，直联式以2900 r/min为主

• 工作压力：≤ 1.6 MPa，标准设计压力

• 介质温度：直联式≤90℃，轴承托架式≤105℃，特殊系列可达220℃

• 自吸高度：2 ～ 6.5 m，清水工况下高可达6.5m

• 介质粘度：≤ 100厘珀，含固量可达30%以下

• 口径范围：25 ～ 300 mm，小口径25mm起，大可达300mm

• 电机功率：0.55 ～ 132 kW，依据介质密度及工况核算

• 汽蚀余量：2.0 ～ 6.0 m，随型号不同

• 防护等级：IP54 / IP55，户外可用IP54

• 绝缘等级：F级，电机标准配置
