衬氟同步自吸泵

免费电话 资料下载

 点击立刻咨询

衬氟同步自吸泵 观看视频

点击播放

产品简介

衬氟同步自吸泵是采用金属外壳内衬氟塑料（F46/PTFE/PFA）结构的耐腐蚀自吸式化工泵，按国际标准设计并结合非金属泵工艺制造，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，兼具金属壳体机械强度与氟塑料优异耐腐蚀性能。

该泵突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体。只需在第一次使用前向泵体内灌液，后续启动无需再次灌液，直接开机即可，自吸高度根据介质密度在2至4米内确定，是替代体型笨重液下泵的理想选择。

目前国内主流产品包括TLZB系列（机电直联同步传动，分长支架轴联式和短支架直联式）、TLZB-L型（长支架联接，轴向吸入/径向排出）、以及TCZF/ZCQF系列（同步磁力驱动，利用永磁体磁力传动实现扭矩无接触传递，电机带动外磁钢旋转时通过磁场穿过隔离套带动叶轮同步旋转，介质封闭在静止隔离套内，达到全密封无泄漏目的）。全系列涵盖十余个规格，流量、扬程覆盖范围广，可满足不同安装条件和工况需求。

产品特点

1、金属壳体加氟塑料衬里复合结构

泵体采用金属外壳（HT200铸铁）内衬氟塑料（F46/FEP/PFA），泵盖、叶轮等过流部件均采用金属嵌件外包氟塑料整体烧结压制成型，既有氟塑料优异的耐腐蚀性能，又有金属泵的机械强度和承压能力。泵体抗热变形性、抗管线热胀冷缩引起的应力损坏、安装的可靠性和抗震动性能均比全塑料自吸泵更好。

2、卓越的耐腐蚀性能

氟塑料（PTFE、FEP、PFA）是当前耐腐蚀性能较强的工程材料之一，可耐受几乎任何浓度和温度的硫酸、盐酸、硝酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质-3-62。在-50℃～120℃温度条件下长期输送强腐蚀介质而毫不受损，采用新型耐高温氟塑料材料后适用温度可达180℃。

3、出色的自吸功能，操作简便

TLZB系列突出的特点是具有自吸功能，可抽送低于泵安装位置以下的液体。初次使用前仅需向泵体内灌满液体，后续开机无需灌液，直接启动即可，自吸高度根据介质密度在2至4米内确定。气液混合自吸式设计，具有强自吸功能，部分增强型号自吸高度可达4米以上。

4、外装式波纹管机械密封，密封可靠

轴封采用外装式四氟波纹管机械密封，静环选用99.9%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨密封性好。外装式结构拥有多层保护，延长了机封使用寿命。对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封。

5、同步传动双技术路线可选

同步直联传动（TLZB/TLZB-L系列）：电机与泵轴通过弹性联轴器直联，以2900 r/min额定转速同步运转，传动效率高、结构紧凑，是通用型耐腐蚀自吸泵的主流结构。

6、同步磁力传动（TCZF/ZCQF系列）

取消传统轴封，采用永磁体磁力耦合驱动，外磁钢与内磁钢通过磁场同步旋转。介质封闭在静止隔离套内，实现全密封无泄漏，尤其适用于易挥发、有毒、易燃易爆、贵重介质的输送，无需独立润滑和冷却水。

7、模块化设计，互换性强

TLZB型、TLZB-D型、TLZB-L型等不同形式的泵壳、叶轮、机械密封等配件可互换使用，备件通用化程度高，维护成本低。国际标准轴联后拉式设计，无需拆卸管道即可维修。卧式安装，振动小、噪音低、运行平稳。

8、进出口铸钢加固，耐压性好

泵的进出口均采用铸钢体加固，增强了泵的整体耐压性，设计压力可达1.6MPa。

适用范围

衬氟同步自吸泵过流部件全部采用氟塑料制造，兼具自吸功能，用途广泛，主要应用于以下工业领域：

化工与制酸制碱：各种浓度的硫酸、盐酸、硝酸、磷酸、氢氟酸等酸液输送，以及苛性碱、氨水等碱性介质输送。
低位槽体抽液：将地下槽、低位储罐中的腐蚀性液体抽送至目标地点；将底端无出口的酸碱槽中的酸碱抽送到目标地点。
卸车与卸船：车辆、船舶装卸化工介质，自吸泵可流动在任何岗位抽取输送。
多槽循环与转料：多个酸槽之间的循环、计量槽转料等。
石油化工：腐蚀性物料、有机溶剂及贵重化工介质的输送。
有色金属冶炼与稀土：电解液输送、稀土分离、湿法冶炼中的酸液循环。
汽车制造与表面处理：酸洗工艺、电镀液输送、酸洗液循环。
农药、染料与医药：农药原液、染料中间体、医药中间体及各种腐蚀性反应介质输送。
造纸工业：纸浆漂白液及各类腐蚀性化学品输送。
电子与化成箔：电子行业腐蚀性介质输送、化成箔工艺。
科研机构与国防工业：实验室腐蚀性介质输送、国防化工流程。
环保与水处理：酸碱废水处理、加酸工艺。
食品工业：食品加工中腐蚀性清洗液输送（采用食品级氟塑料材质）。

技术说明

1、设计标准

按国际标准并结合非金属泵工艺设计制造。部分系列符合ISO 2858/GB 5662/DIN 24256标准。

2、结构形式

单级单吸卧式离心自吸泵。分为TLZB型（长支架轴联式，机电直联同步传动）、TLZB-D型（短支架直联式）和TLZB-L型（长支架带联轴器）。轴向吸入、径向排出。

3、工作原理

TLZB/TCZF衬氟同步自吸泵均采用外混式自吸结构。泵在第一次启动前先在泵体内灌满液体（或泵壳内自身存有液体）。启动后叶轮高速旋转使泵内原有的液体排至出口处的气液分离室，泵入口形成真空，使吸入管内的空气进入泵内。被叶轮排到气液分离室的水由于没有连续供应液体的推动而又流回叶轮吸入口处，与刚刚吸入的空气混合，形成气水混合物，再经叶轮排至气液分离室，气体被排出，水返回泵腔，如此反复进行直至空气排尽，吸上液体。

4、过流部件材质与工艺

泵体金属外壳（HT200铸铁）内衬氟塑料（F46/聚全氟乙丙烯）；泵盖、叶轮等采用金属嵌件外包氟塑料整体烧结压制而成；过流部件材质可选F46（FEP）、F4（PTFE）、PFA等；接触介质的密封垫床可选丁腈胶、氟橡胶（F246）、氟塑料（F4、F46），可根据工况选配。

5、轴封系统

TLZB系列采用外装式四氟波纹管机械密封，静环材质可选99.9%氧化铝陶瓷、氮化硅或碳化硅，动环采用四氟填充材料或碳化硅。含杂质颗粒介质可配用硬对硬（碳化硅对碳化硅）机械密封。TCZF/ZCQF系列采用永磁体磁力耦合驱动，隔离套采用氟塑料材质，滑动轴承采用高耐磨碳化硅、石墨、四氟等材料。

6、工作条件

流量范围：1.5～120 m³/h（TLZB系列1.5～60 m³/h，TCZF系列2～100 m³/h）
扬程范围：10～80 m
转速：2900 r/min（电机直联同步传动）
设计压力：≤ 1.6 MPa
介质温度：常规-20℃ ～ +120℃，采用新型耐高温氟塑料材料可达180℃
自吸高度：2 ～ 4 m（清水介质时，根据介质密度确定）
进口直径：25 ～ 100 mm
旋转方向：从电动机侧向泵方向看，叶轮为顺时针方向旋转。

7、重要使用注意事项：

初次启动前须向泵体内注满抽送的介质，严禁空运转。
检查电动机旋转方向与泵的运转方向标记是否一致，切勿反转。
安装时尽量减少吸入管路的水力损失，进口管路上90°弯头不超过2个。进水管连接螺栓均力拧紧，密封严密，不可以也不能漏气，尽量使用软质法兰密封垫（如氟橡胶），否则会严重影响自吸性能。
泵在规定的自吸高度范围内如果7～10分钟尚不能出液，应立即停机检查原因（主要检查进口管是否漏气），防止泵内工作液升温损坏泵机。
短期内再次启动，无需再次向泵体内注引液；停机时间长或有泄漏时须检查补液。
冬季长期不使用时，应排尽泵体内液体，以免受冻损坏。

8、通用性能范围

流量（Q）：1.5 ～ 120 m³/h TLZB系列1.5～60 m³/h，TCZF系列2～100 m³/h，TFZ系列2～120 m³/h
扬程（H）：10 ～ 80 m，标准系列15～50m，扩展系列可达80m
转速（n）：2900 r/min，机电直联同步传动
设计压力：≤ 1.6 MPa，标准设计压力
介质温度：-20℃ ～ 120℃，采用新型耐高温材料可达180℃
进口直径：25 ～ 100 mm，出口直径20～100mm
电机功率：0.75 ～ 55 kW，依据介质密度与粘度核算
自吸高度：2 ～ 4 m，清水介质时，根据介质密度确定
汽蚀余量：2.0 ～ 6.0 m，随型号不同
效率：20% ～ 60%，随流量加大而提高
防护等级：IP54 / IP55，按需求配置
绝缘等级：F级，电机绝缘等级

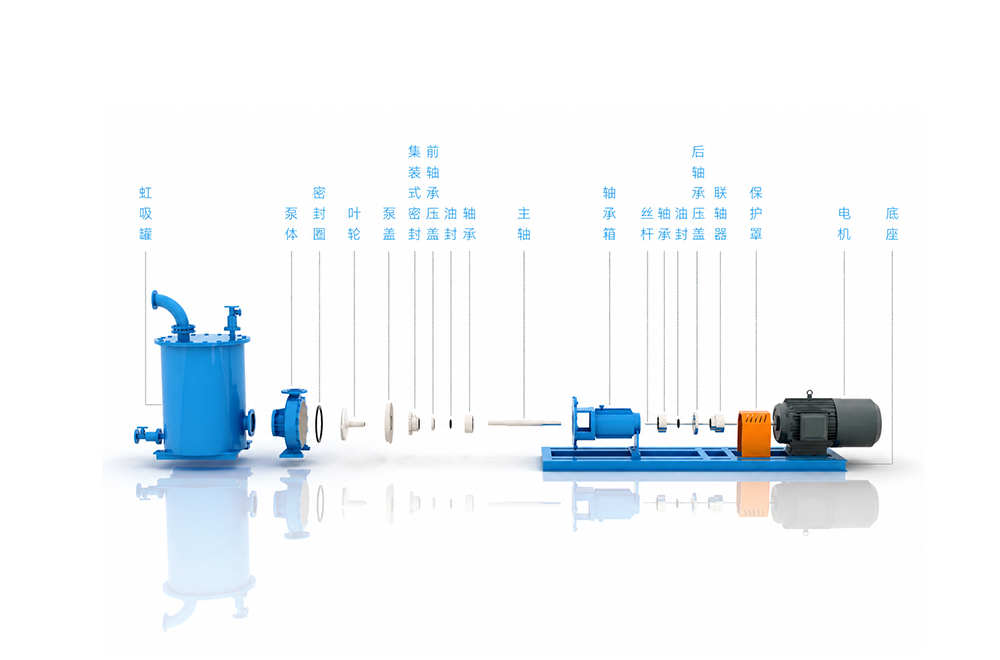

结构图纸

性能参数

表一：配二级电机（n=2900 r/min）性能参数表

序号	型号	流量 (m³/h)	扬程 (m)	效率 (%)	汽蚀余量 (m)	进口×出口 (mm)	电机功率 (kW)	整机质量 (kg)
1	TLZB25-20-125	2	20.5	25	2.5	25×20	1.1	75
		*3.2	20	32
		5.5	18	46
2	TLZB25-20-160	2	33	18	2.5	25×20	2.2	85
		*3.2	32	25
		5.5	30	32
3	TLZB25-20-200	2	51	11	3	25×20	4	140
		*3.2	50	18
		6	49	20
4	TLZB25-20-250	2	80	12	2.5	25×20	7.5	225
		*3.6	80	18
		5.5	78	26
5	TLZB32-20-125	2	20.5	25	2.5	32×20	1.1	75
		*3.2	20	32
		5.5	18	46
6	TLZB32-20-160	2	33	18	2.5	32×20	2.2	85
		*3.2	32	25
		2	30	32
7	TLZB32-20-200	2	51	11	3	32×20	4	140
		*3.2	50	18
		5.5	49	20
8	TLZB32-20-250	2	80	12	2.5	25×20	7.5	225
		*3.6	80	18
		5.5	78	26
9	TLZB40-25-125	*6.3	20	30	2.5	40×25	1.5	75
		8	20	31
		10	18	32
10	TLZB40-25-160	*6.3	32	30	3	40×25	3	124
		8	32	31
		10	30	32
11	TLZB40-25-200	*6.3	50	20	3	40×25	5.5	170
		8	50	23
		10	48	30
12	TLZB40-25-250	*6.3	80	20	5	40×32	11	255
		8	80	24
		12	78	34
13	TLZB40-32-250	*6.3	80	20	5	40×32	11	255
		8	80	24
		12	78	34
14	TLZB50-32-125	7	22	47	3.2	50×32	2.2	110
		*12.5	20	52
		15	16	50
15	TLZB50-32-160	7	33	35	3.2	50×32	4	135
		*12.5	32	47
		15	30	47
16	TLZB50-32-200	7	51	28	3.2	50×32	7.5	180
		*12.5	50	40
		15	49	48
17	TLZB50-32-250	7	80	21	5	50×32	11	255
		*12.5	80	34
		15	77	38
18	TLZB65-50-125	15	22	46	3.5	65×50	3	135
		*25	20	61
		35	16	67
19	TLZB65-50-160	15	33	45	3.5	65×50	5.5	155
		*25	32	56
		35	30	65
20	TLZB65-40-200	15	52	35	3.5	65×40	11	210
		*25	50	51
		35	46	48
21	TLZB65-40-250	15	82	33	3.5	65×40	18.5	360
		*25	80	48
		35	72	50
22	TLZB65-40-315	15	127	35	4	65×40	37	475
		*25	125	40
		35	112	38
23	TLZB80-65-125	35	22	52	4	80×65	5.5	195
		*50	20	65
		60	18	70
24	TLZB80-65-160	35	33	60	4	80×65	11	228
		*50	32	64
		60	27	53
25	TLZB80-50-200	35	52	55	4	80×50	15	250
		*50	50	63
		60	45	55
26	TLZB80-50-250	35	82	48	4.5	80×50	30	480
		*50	80	56
		60	72	50
27	TLZB80-50-315	35	127	45	5	80×50	45
		*50	125	50
		60	112	48
28	TLZB100-80-125	65	22	62	4.5	100×80	11	245
		*100	20	65
		120	17	68
29	TLZB100-80-160	65	35	65	5	100×80	15	250
		*100	32	70
		110	26	65
30	TLZB100-65-200	65	51	62	5	100×65	30	480
		*100	50	68
		120	43	56
31	TLZB100-65-250	65	82	60	5	100×65	45	550
		*100	80	65
		120	65	70
32	TLZB100-65-315	65	127	55	5.5	100×65	75	860
		*100	125	60
		120	112	58
33	TLZB125-80-160	100	38	57	5	125×80	18.5	460
		*160	32	64
		180	26	52
34	TLZB125-100-200	120	55	63	6	125×100	55	660
		*200	50	65
		220	45	62
35	TLZB125-100-250	120	86	54	6	125×100	75	850
		*200	80	68
		210	65	61

表二：配四级电机（n=1450 r/min）性能参数表设计压力1.6MPa

序号	型号	流量 (m³/h)	扬程 (m)	效率 (%)	汽蚀余量 (m)	进口×出口 (mm)	电机功率 (kW)	整机质量 (kg)
1	TLZB40-25-200	2	13	23	3	40×25	0.6	80
		*3.2	13
		4	10
2	TLZB40-25-250	*3	20	15	5	40×32	1.5	85
		4	20	20
		6	19.5	30
3	TLZB40-32-250	*3	20	15	5	40×32	1.5	85
		4	20	20
		6	19.5	30
4	TLZB50-32-125	3.5	4.5	40	3.2	50×32	0.55	75
		*6.3	5	45
		7.5	4	42
5	TLZB50-32-160	3.5	9	30	3.2	50×32	0.55	95
		*6.3	8	40
		7.5	7.5	40
6	TLZB50-32-200	3.5	12.8	22	3.2	50×32	1.1	105
		*6.3	12.5	33
		7.5	12.3	40
7	TLZB50-32-250	3.5	20	15	5	50×32	1.5	130
		*6.3	20	30
		7.5	19.3	32
8	TLZB50-32-315	4	26	12	4	50×32	4	155
		*6.3	25	15
		10	22	18
9	TLZB65-50-125	7.5	3.8	40	3.5	65×50	0.55	82
		*12.5	5	55
		17.5	4	61
10	TLZB65-50-160	7.5	8.8	40	3.5	65×50	1.1	95
		*12.5	8	51
		17.5	7.5	60
11	TLZB65-40-200	7.5	13	30	3.5	65×40	1.5	115
		*12.5	12.5	46
		17.5	11.5	42
12	TLZB65-40-250	7.5	20.5	28	3.5	65×40	3	145
		*12.5	20	43
		17.5	18	45
13	TLZB65-40-315	7.5	32.5	35	4	65×40	5.5
		*12.5	32	40
		17.5	30	38
14	TLZB80-65-125	17.5	5.5	50	4	80×65	1.1	110
		*25	5	64
		30	4.5	68
15	TLZB80-65-160	17.5	8.3	58	4	80×65	1.5	115
		*25	8	62
		30	6.8	50
16	TLZB80-50-200	17.5	13	48	4	80×50	2.2	120
		*25	12.5	57
		30	11.3	48
17	TLZB80-50-250	17.5	20.5	43	4.5	80×50	5.5	145
		*25	20	51
		30	11.3	45
18	TLZB80-50-315	17.5	32.5	45	5	80×50	7.5
		*25	32	50
		30	30	48
19	TLZB100-80-125	32.5	5.5	60	4.5	100×80	1.5	130
		*50	5	64
		60	4.3	65
20	TLZB100-80-160	32.5	8.8	62	5	100×80	2.2	140
		*50	8	69
		55	6.5	62
21	TLZB100-65-200	32.5	12.8	62	5	100×65	5.5	330
		*50	12.5	68
		60	10.8	56
22	TLZB100-65-250	32.5	20.5	60	5	100×65	5.5	360
		*50	20	65
		60	16.3	70
23	TLZB100-65-315	32.5	32.5	55	5.5	100×65	11
		*50	32	60
		60	30	58
24	TLZB125-80-160	50	9.5	55	5	125×80	5.5	305
		*80	8	62
		90	6.5	50
25	TLZB125-100-200	60	13.8	60	6	125×100	11	380
		*100	12.5	64
		110	11.3	60
26	TLZB125-100-250	60	21	53	6	125×100	15	400
		*100	20	69
		120	19	71
27	TLZB125-100-315	60	32.5	55	6	125×100	22	570
		*100	32	60
		110	30	58
28	TLZB150-125-250	120	22	60	5	150×125	22	500
		*200	20	65
		240	18	64
29	TLZB150-125-315	120	35	54	5	150×125	45	700
		*200	32	63
		240	30	62
30	TLZB200-150-250	240	22	60	5.5	200×150	45	700
		*400	20	68
		480	17	62
31	TLZB200-150-315	240	36 / 32 / 29	55	5.5	200×150	75	1180
		*400	32	64
		480	29	63
