ZJ型渣浆泵

免费电话 资料下载

 点击立刻咨询

ZJ型渣浆泵 观看视频

点击播放

产品简介

ZJ型渣浆泵是卧式、单级、单吸、悬臂式离心渣浆泵，是我国在引进国外技术基础上开发的国产化系列产品，执行标准 JB/T 8096-2013。该泵为双壳结构，泵体由承压的外壳和可更换的耐磨内衬组成，叶轮采用耐磨金属或橡胶制造，轴承采用圆筒式托架结构，便于调整叶轮与前护板之间的间隙，保证泵始终在高效区运行。

全系列涵盖近40个规格型号，流量覆盖范围4.5～3600 m³/h，扬程8～134 m，可满足不同工况下磨蚀性浆体的输送需求。同一口径泵的托架、轴、轴承、密封等主要零部件具有高度的通用性和互换性，备件储备少，维护成本低。轴封可选用填料密封、副叶轮密封或机械密封，传动方式有直联、皮带传动、变频驱动等多种形式。

型号意义示例：以300ZJ-100为例

300——吐出口直径（mm）

ZJ——渣浆泵系列代号

100——叶轮名义直径（cm）

产品特点

1、双壳结构，过流件可更换

泵体由承压外壳和可更换的耐磨内衬组成，外壳为铸铁或铸钢，内衬采用高铬合金或橡胶。内衬磨损后只需单独更换，泵体外壳可继续使用，节省维修成本。

2、高效耐磨水力设计

采用固液两相流理论设计，流道宽敞平滑，对固体颗粒的通过性好，水力损失小，效率高。过流部件材质包括高铬铸铁（Cr27、Cr15Mo3等）和天然橡胶、聚氨酯橡胶等，可根据浆体特性灵活选用。

3、叶轮间隙可调，保持高效运行

轴承组件采用圆筒式托架，通过旋转调整螺栓即可改变叶轮与前护板之间的轴向间隙，使泵长期保持在高效区运行，延长过流件使用寿命。

4、多种轴封型式

填料密封：结构简单，维护方便，需通入轴封水（压力高于泵出口压力35 kPa以上）。

副叶轮密封：由副叶轮和停车密封组成，运行时不需轴封水，节水性好，适于含固量高的工况。

机械密封：密封可靠，泄漏量很小，适用于对环境要求较高的场合。

5、传动方式灵活

可采用弹性联轴器直联传动、V型三角带传动、齿轮减速箱传动或变频调速传动，满足不同工况的转速调节需求。吐出口可按45°间隔旋转八个不同角度安装。

6、标准化程度高，互换性好

同一托架型号的泵，其轴承、轴、轴封、密封等部件通用性强，全系列仅用少数几种托架型号即可覆盖全部规格，减少了备件种类和库存量。

7、轴承寿命长，运行可靠

采用油脂或稀油润滑，稀油润滑可外接冷却水，适应高温工况。托架结构刚性好，转子运转平稳，振动小。

8、适用高浓度、大颗粒浆体

允许通过颗粒直径大可达150 mm（大口径泵），输送浆体重量浓度可达60%，适用于排送含大块矿石、尾矿等高磨蚀性介质。

适用范围

ZJ型渣浆泵广泛应用于需要输送含固体颗粒浆体的工业部门，尤其是磨蚀性强、浓度高的工况：

矿山与选矿：各类金属矿、非金属矿的矿浆输送，磨矿分级、磁选、浮选、尾矿输送等工段。
冶金工业：冶炼渣浆、炉渣粒化水、氧化铝生产中铝酸钠溶液及赤泥浆体输送。
电力工业：火力发电厂水力除灰、除渣系统，石灰石/石膏湿法脱硫系统浆液循环与输送，灰坝灰浆排放。
煤炭工业：重介质选煤、跳汰选煤中的介质输送，煤泥水、水煤浆输送。
建材工业：水泥厂生料浆、料浆输送，陶瓷、玻璃行业泥浆输送。
化工与石油：含结晶颗粒或沉淀物的腐蚀性浆体、磷酸料浆、钛白粉浆液等输送。
水利与疏浚：河道清淤、港口疏浚、填海造地中的泥砂输送。
隧道与建筑施工：盾构泥浆、桩基泥浆、含砂石废水排放。

技术说明

1、设计标准

泵的设计和制造执行 JB/T 8096-2013《离心式渣浆泵》标准，水力性能试验可参照 ISO 9906 进行。过流部件易损件更换符合系列化通用规范。

2、结构形式

卧式、单级、单吸、悬臂式双壳离心泵。泵体由承压外壳和可更换的耐磨内衬（金属或橡胶）组成，叶轮与前后护板之间的间隙可通过轴承托架上的调整螺栓方便调节。

3、叶轮类型

标准配置为闭式叶轮，也可根据输送介质特性选用半开式或开式叶轮。闭式叶轮效率较高，开式叶轮抗堵塞能力强，适用于含有大颗粒或纤维的浆体。

4、轴封系统

填料密封：需外接轴封水，水压应大于泵出口压力35 kPa以上，水量一般为工作介质流量的0.5%～1.5%。
副叶轮密封：由副叶轮产生反向压力防止浆体泄漏，停机时由停车密封（如橡胶唇口）实现密封，不需要轴封水。
机械密封：符合API 682标准的集装式机械密封可选，用于高压、易燃易爆或有毒介质输送。

5、过流部件材质选用

A05/A49：高铬铸铁（Cr27），强磨蚀性，弱腐蚀性，pH 5～12，≤120℃
A07：高铬铸铁（Cr15Mo3），中等磨蚀性，有一定腐蚀性，≤120℃
A03：硬镍铸铁，高应力冲刷磨蚀，大颗粒，≤100℃
R26：天然橡胶（软），细颗粒、弱磨蚀，pH 2～12，≤60℃
R55：天然橡胶（硬），中等颗粒，弱磨蚀，≤60℃
R33：聚氨酯橡胶，细颗粒、油性介质，耐磨蚀，≤70℃

6、轴承组件

采用圆筒式托架，内置双列圆锥滚子轴承或深沟球轴承与圆柱滚子轴承组合，承受径向和轴向载荷。润滑方式分为油脂润滑和稀油润滑。稀油润滑可配置冷却水管路，适用于介质温度较高或大功率泵。

7、传动方式

DC型：弹性联轴器直联，效率高，结构紧凑。
CV型：V型三角带传动，便于调速，带轮可更换。
ZV型：变频电机驱动，无级调速。
CR型：齿轮减速箱传动，大功率、低转速工况。
TV型：液力偶合器传动，可实现软启动和过载保护。

8、工作条件

流量（Q）：4.5 ～ 3600 m³/h，涵盖全系列规格
扬程（H）：8.2 ～ 133.7 m，部分型号可达高扬程
转速（n）：300 ～ 3000 r/min，按型号和传动方式配置
允许通过颗粒：≤ 150 mm，取决于泵口径
浆体重量浓度：≤ 60%
介质温度：≤ 120℃（金属） / ≤ 60℃（橡胶）
工作压力：≤ 2.4 MPa，按型号和材质确定
口径范围：40 ～ 400 mm，进口/出口直径
电机功率：2.2 ～ 1200 kW，按工况核算

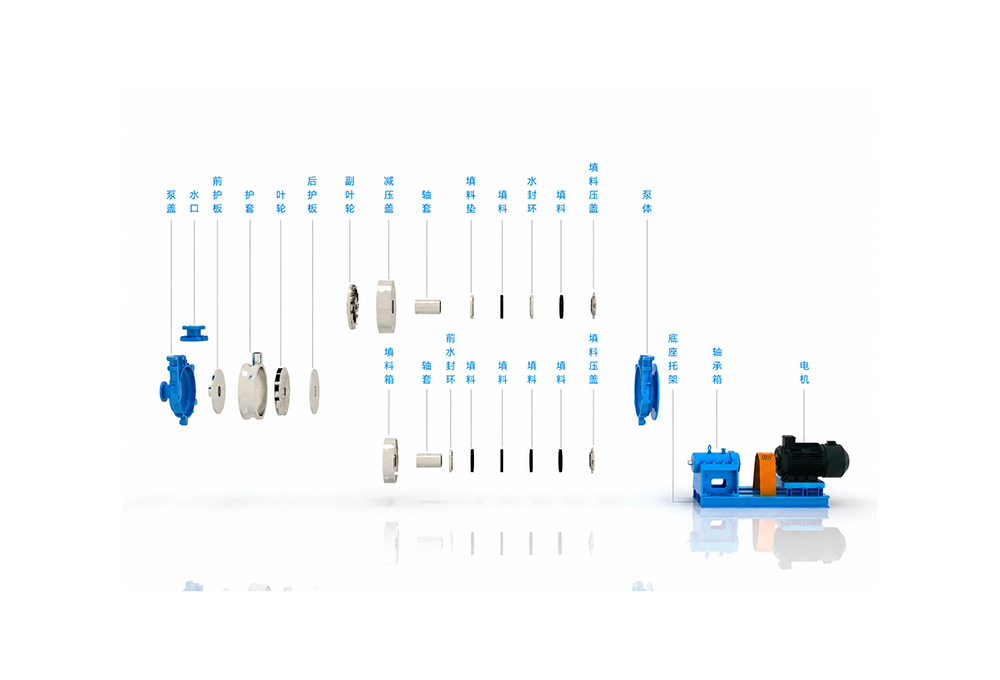

结构图纸

性能参数

泵型号	转速 n (r/min)	流量 Q (m³/h)	扬程 H (m)	效率 η (%)	必需汽蚀余量 [NPSH] (m)	轴功率 (Kw)	配套功率 (Kw)	性能曲线图号
25ZJ-14A	1450	11	16	32	2	1.5	2.2	YAXQ001
		13	15	35	2.5	1.5
		15	14	37	3	1.5
25ZJ-14B	1450	9	12	33	2	0.9	1.5	YAXQ002
		10	11	35	2.5	0.9
		12	10	36	3	0.9
25ZJ-24A	1450	15	26	33	2.5	3.2	5.5	YAXQ003
		18	25	36	3	3.4
		20	24	38	3.5	3.4
25ZJ-24B	1450	13	20	33	2.5	2.1	4	YAXQ004
		15	19	36	3	2.2
		17	18	38	3.5	2.2
25ZJ-32A	1450	16	34	25	3	5.9	11	YAXQ005
		18	33	28	3.5	5.9
		20	32	30	4	5.9
25ZJ-32B	1450	14	27	27	3	3.8	5.5	YAXQ006
		16	26	30	3.5	3.8
		18	25	32	4	3.8
40ZJ-24A	1450	18	27	33	2	4	7.5	YAXQ007
		22	25	36	2.5	4.2
		26	24	38	3	4.5
40ZJ-24B	1450	14	17	33	2	2	4	YAXQ008
		17	16	36	2.5	2.1
		20	15	38	3	2.2
40ZJ-58A	1450	26	65	32	3	14.4	30	YAXQ009
		32	60	34	3.5	15.4
		38	58	37	4	16.2
40ZJ-58B	1450	25	54	33	3	11.1	18.5	YAXQ010
		30	50	35	3.5	11.7
		35	47	38	4	11.8
40ZJ-58C	1450	23	44	34	3	8.1	15	YAXQ011
		27	42	36	3.5	8.6
		31	40	39	4	8.7
50ZJ-21A	1470	29	23	43	3	4.2	7.5	YAXQ012
		37	22	45	3.5	4.9
		45	21	46	4	5.6
50ZJ-21B	1470	26	19	43	3	3.1	5.5	YAXQ013
		33	18	45	3.5	3.6
		40	17	46	4	4
50ZJ-21C	1470	23	14	43	3	2	4	YAXQ014
		28	13	45	3.5	2.2
		33	12	46	4	2.4
50ZJ-60A	1470	37	65	33	3.5	20	37	YAXQ015
		46	62	36	4	21.6
		55	60	38	4.5	23.7
50ZJ-60B	1470	34	55	33	3.5	15.4	30	YAXQ016
		42	52	36	4	16.6
		50	50	38	4.5	17.9
50ZJ-60C	1470	32	45	33	3.5	11.9	18.5	YAXQ017
		38	42	36	4	12.1
		45	40	38	4.5	12.9
50ZJ-86A	1470	46	91	32	3.5	35.7	75	YAXQ018
		59	88	35	4	40.4
		72	86	37	4.5	45.6
50ZJ-86B	1470	42	79	32	3.5	28.3	55	YAXQ019
		54	76	35	4	31.9
		66	74	37	4.5	35.9
50ZJ-86C	1470	36	66	32	3.5	20.2	37	YAXQ020
		48	64	35	4	23.8
		60	62	37	4.5	27.4
80ZJ-35A	1470	70	39	52	3	14.3	30	YAXQ021
		100	37	57	4	17.7
		120	35	60	4.5	19
80ZJ-35B	1470	55	31	52	3	8.9	18.5	YAXQ022
		80	29	57	4	11.1
		100	28	60	4.5	12.7
80ZJ-35C	1470	50	23	52	3	6	11	YAXQ023
		65	22	57	4	6.8
		80	21	60	4.5	7.6
80ZJ-60A	1470	65	65	40	3	28.8	45	YAXQ024
		80	62	43	4	31.4
		95	60	47	4.5	33
80ZJ-60B	1470	57	55	40	3	21.3	37	YAXQ025
		71	52	43	4	23.4
		85	50	47	4.5	24.6
80ZJ-60C	1470	47	45	40	3	14.4	30	YAXQ026
		60	42	43	4	16
		75	40	47	4.5	17.4
80ZJ-86A	1470	75	93	35	3	54.2	90	YAXQ027
		90	89	38	4	57.4
		105	86	42	4.5	58.6
80ZJ-86A	980	48	44	35	3	16.4	30	YAXQ027
		60	41	38	4	17.7
		72	39	42	4.5	18.2
80ZJ-86B	1470	69	79	35	3	42.5	75	YAXQ028
		83	76	38	4	45.3
		97	74	42	4.5	46.5
80ZJ-86B	980	46	38	35	3	13.6	22	YAXQ028
		56	36	38	4	14.5
		66	34	42	4.5	14.5
80ZJ-86C	1470	64	66	35	3	32.9	55	YAXQ029
		76	64	38	4	34.8
		88	62	42	4.5	35.3
100ZJ-38A	1470	120	43	58	1.5	24.2	45	YAXQ030
		160	40	64	1.8	27.2
		200	38	66	2.2	31.4
100ZJ-38A	980	75	22	58	1.5	7.7	15	YAXQ030
		105	20	64	1.8	8.9
		135	18	66	2.2	10
100ZJ-38B	1470	105	35	58	1.5	17.3	30	YAXQ031
		140	32	64	1.8	19.1
		175	30	66	2.2	21.7
100ZJ-38C	1470	90	26	58	1.5	11	18.5	YAXQ032
		120	24	64	1.8	12.2
		150	22	66	2.2	13.6
100ZJ-65A	1470	128	72	53	3	47.4	90	YAXQ033
		165	68	57	3.5	53.6
		198	65	60	4	58.4
100ZJ-65A	1470	68	36	53	3	12.6	30	YAXQ033
		100	33	57	3.5	15.8
		132	30	60	4	18
100ZJ-65B	1470	120	62	53	3	38.2	75	YAXQ034
		150	58	57	3.5	41.6
		180	55	60	4	44.9
100ZJ-65C	1470	105	50	53	3	27.1	45	YAXQ035
		132	47	57	3.5	29.7
		162	45	60	4	33.1
100ZJ-87A	1470	140	94	45	3.5	79.7	155	YAXQ036
		180	90	50	4	88.2
		220	87	54	4.5	96.5
100ZJ-87A	980	78	47	45	3.5	22.2	45	YAXQ036
		112	43	50	4	26.2
		146	40	55	4.5	28.9
100ZJ-87B	1470	135	85	45	3.5	69.4	132	YAXQ037
		170	80	50	4	74
		205	76	54	4.5	78.5
100ZJ-87C	1470	128	77	45	3.5	59.7	90	YAXQ038
		160	72	50	4	62.7
		193	68	55	4.5	65
150ZJ-42A	980	270	47	62	3	55.7	90	YAXQ039
		310	44	64	3.5	58
		350	42	66	4	60.6
150ZJ-42A	730	180	27	62	3	21.3	37	YAXQ039
		220	25	64	3.5	23.4
		260	23	66	4	24.7
150ZJ-42B	980	220	39	62	3	37.7	75	YAXQ040
		260	37	64	3.5	40.9
		300	35	66	4	43.3
150ZJ-42C	980	170	32	62	3	23.9	45	YAXQ041
		210	30	64	3.5	26.8
		250	28	66	4	28.9
150ZJ-65A	980	300	72	60	3	98	132	YAXQ042
		350	68	66	3.5	98.2
		400	65	70	4	101.2
150ZJ-65A	730	200	45	60	1.8	40.8	75	YAXQ042
		260	41	66	2.2	44
		300	38	70	2.5	44.3
150ZJ-65B	980	248	54.2	60	4	64.2	110	YAXQ043
		431	51.8	75	4	84.4
		504	49.7	77.5	4	91.6
150ZJ-65C	980	240	50	60	3	54.5	75	YAXQ044
		285	47	66	3.5	55.3
		330	45	70	4	57.8
150ZJ-95A	980	370	100	44	4.5	229	310	YAXQ045
		440	98	50	5.5	234.8
		510	95	55	6.5	240
150ZJ-95A	730	260	58	44	2.5	93.3	132	YAXQ045
		320	55	50	3	95.9
		380	53	55	3.5	99.8
150ZJ-95B	980	320	91	47	4.5	168.8	280	YAXQ046
		400	88	51	5.5	187.9
		480	85	56	6.5	198.4
150ZJ-95C	980	310	82	46	4.5	150.5	225	YAXQ047
		380	78	52	5.5	155.3
		450	75	57	6.5	161.2
150ZJ-95D	980	275	70	47	4.5	111.5	180	YAXQ048
		345	67	53	5.5	118.7
		415	65	58	6.5	126.7
200ZJ-37A	980	400	42	65	4	70.4	132	YAXQ049
		500	39	69	5	77
		620	37	71	6	88
200ZJ-37A	730	300	25	65	2.5	31.4	55	YAXQ049
		380	22	69	3	33
		460	20	71	3.5	35.3
200ZJ-37B	980	410	36	65	4	61.8	90	YAXQ050
		480	33	69	5	62.5
		550	30	71	6	63.3
200ZJ-37B	730	250	23	65	2.5	24.1	37	YAXQ050
		330	19	69	3	24.8
		410	16	71	3.5	25.2
200ZJ-37C	980	350	29	65	4	42.5	75	YAXQ051
		420	26	69	5	43.1
		490	24	71	6	45.1
200ZJ-65A	980	480	73	60	4	159	225	YAXQ052
		580	68	65	5	165.2
		680	65	70	6	172
200ZJ-65A	730	330	43	60	2.5	64.4	110	YAXQ052
		420	39	65	3	68.6
		510	36	70	3.5	71.5
200ZJ-65B	980	430	62	60	4	121	180	YAXQ053
		530	59	65	5	131
		630	56	70	6	137.3
200ZJ-65B	730	310	38	60	2.5	53.5	75	YAXQ053
		390	34	65	3	55.5
		470	31	70	3.5	56.7
200ZJ-65C	980	420	55	60	4	104.9	155	YAXQ054
		500	51	65	5	106.9
		580	48	70	6	108.3
200ZJ-90A	980	480	97	54	5	234.8	380	YAXQ055
		580	93	60	6	244.8
		680	90	64	7	260.4
200ZJ-90A	730	330	57	54	3	94.9	155	YAXQ055
		420	53	60	3.5	101.1
		510	50	64	4	108.5
200ZJ-90B	980	430	86	54	5	186.4	180	YAXQ056
		530	82	60	6	197.2
		630	78	64	7	209.1
200ZJ-90B	730	310	50	54	3	78.2	132	YAXQ056
		390	46	60	3.5	81.4
		470	43	64	4	86
200ZJ-90C	980	400	73	54	5	147.2	225	YAXQ057
		490	69	60	6	153.5
		580	66	64	7	162.9
200ZJ-38A	980	900	45	69	5	159.8	225	YAXQ058
		1050	41	72	6	162.8
		1200	38	75	7	165.6
250ZJ-38A	730	640	27	69	3	68.2	710	YAXQ058
		770	24	72	3.5	69.9
		890	22	75	4	71.1
200ZJ-38B	980	800	39	69	5	123.1	180	YAXQ059
		950	35	72	6	125.8
		1100	32	75	7	127.8
200ZJ-38C	980	680	33	69	5	88.6	132	YAXQ060
		830	29	72	6	91.1
		980	26	75	7	92.5
250ZJ-65A	980	900	72	69	5	255.8	380	YAXQ061
		1050	68	72	6	270.1
		1200	65	75	7	283.2
250ZJ-65B	980	770	59	69	5	179.3	280	YAXQ062
		920	55	72	6	191.4
		1070	52	75	7	202
250ZJ-65C	980	660	46	69	5	119.8	180	YAXQ063
		800	43	72	6	130.1
		940	40	75	7	136.5
250ZJ-84A	980	1000	91	69	6	359.2	550	YAXQ064
		1200	87	72	7	394.8
		1400	84	75	8	427
250ZJ-84A	730	720	55	65	3.5	165.9	245	YAXQ064
		870	51	72	4	167.8
		1050	48	75	4.5	183
250ZJ-84B	980	920	80	69	6	290.5	460	YAXQ065
		1120	77	72	7	326.2
		1320	75	75	8	359.5
200ZJ-84B	730	620	46	65	3.5	119.5	180	YAXQ065
		800	43	72	4	130.1
		980	40	75	4.5	142.3
250ZJ-84C	980	840	73	65	6	256.9	380	YAXQ066
		1040	69	72	7	271.4
		1240	66	75	8	297.1
200ZJ-95A	980	800	102	62	6	358.4	550	YAXQ067
		1000	98	65	7	410.6
		1200	95	69	8	449.9
200ZJ-95A	730	700	60	62	3.5	184.4	245	YAXQ067
		800	56	65	4	197.7
		900	53	69	4.5	188.3
250ZJ-95A	590	520	42	62	3	95.9	132	YAXQ067
		620	38	65	3.5	98.7
		720	36	69	4	102.3
250ZJ-95B	980	730	92	62	6	259	460	YAXQ068
		930	88	65	7	342.8
		1130	85	69	8	379.1
250ZJ-95B	730	650	53	62	3.5	151.4	225	YAXQ068
		750	50	65	4	157.1
		850	47	69	4.5	157.7
250ZJ-95B	590	510	35	62	3	78.4	110	YAXQ068
		600	32	65	3.5	80.5
		690	30	69	4	81.7
250ZJ-95C	980	650	82	62	6	234.2	380	YAXQ069
		850	78	65	7	277.8
		1050	75	69	8	310.8
250ZJ-115A	980	1100	122	67	7	545.6	850	YAXQ070
		1350	118	71	8	611
		1600	115	74	9	677.1
250ZJ-115A	730	800	70	67	4	227.6	380	YAXQ070
		1000	67	71	4.5	257
		1200	64	74	5	282.6
250ZJ-115A	590	720	48	67	3.5	140.5	225	YAXQ070
		840	45	71	4	145
		960	42	74	4.5	148.4
250ZJ-115B	980	1000	106	67	7	430.9	680	YAXQ071
		1250	103	71	8	493.8
		1500	100	74	9	552.1
250ZJ-115B	730	700	62	67	4	176.4	310	YAXQ071
		900	59	71	4.5	203.7
		1100	56	74	5	226.7
250ZJ-115B	590	600	42	67	3.5	102.4	155	YAXQ071
		750	39	71	4	112.2
		900	36	74	4.5	119.2
250ZJ-115C	980	1000	92	67	7	374	550	YAXQ072
		1200	88	71	8	405
		1400	85	74	9	438
250ZJ-85A	730	2000	92	72	4	696	1000	YAXQ073
		2300	88	76	4.5	725.3
		2600	85	80	5	752.3
300ZJ-85A	590	1540	62	72	3.5	361.2	550	YAXQ073
		1820	59	76	4	384.8
		2100	56	80	4.5	400.3
