1. 优异的耐腐蚀性能

泵体采用FRPP（增强聚丙烯）、PVDF（聚偏二氟乙烯）等高品质塑钢材料射出成型，可抵抗大部分化学介质的腐蚀，适用于强酸、强碱等苛刻工况。FRPP材质适用温度范围为0~75℃，PVDF材质适用温度范围可达0~90℃。

2. 可空转运行，安全可靠

泵采用无轴封设计，内置干式轴封结构，即使泵在无液状态下空转运行，也不会因干摩擦而损坏。马达端盖设有油封设计，有效阻隔酸性气体进入马达轴承，保护电机核心部件。

3. 结构紧凑，安装便捷

泵采用直立式结构设计，可直接安装于槽体上方，泵体部分浸入液面以下，无需额外的基础或支架，节省安装空间。泵体、电机法兰座、出口弯管等核心部件均采用模具化、标准化生产，拆装方便，便于日常维护保养。

4. 高效率、低噪音

泵叶轮采用优化水力模型设计，流体流动顺畅，能量损耗低，输送效率高。运行噪音低，适合对工作环境有要求的场所。

5. 长使用寿命

电机轴采用高品质不锈钢（SUS304/SUS316L）或钛合金材质，配合高速对碰焊接轴工艺，保证长轴在使用过程中的强度和稳定性。主要配件均选用耐腐蚀、耐磨损材料，整机设计寿命长。

6. 维护成本低

主体配件标准化程度高，易于组装和维修。干式轴封设计免去了传统机械密封频繁更换的烦恼，降低了日常维护成本。

JH槽内耐酸碱泵（液下）适用于以下行业和工艺：

• 电镀行业：电镀药液循环、过滤输送、连续电镀线




• 线路板（PCB）：蚀刻液循环、显影液输送、清洗喷淋




• 化工行业：酸碱化学液体的循环、输送、冷却




• 环保废气处理：废气洗涤塔循环喷淋、酸碱中和




• 废水处理：酸碱废水的中和、输送、循环处理




• 阳极氧化：氧化槽液循环、冷却




• 电泳涂装：电泳漆液循环输送




• 化学镀：化学镍、化学铜等特殊电镀液循环输送




• 蚀刻清洗：蚀刻机配套喷洗、药液循环

该系列泵特别适合槽内安装使用，可配合精密过滤机等设备配套运行。

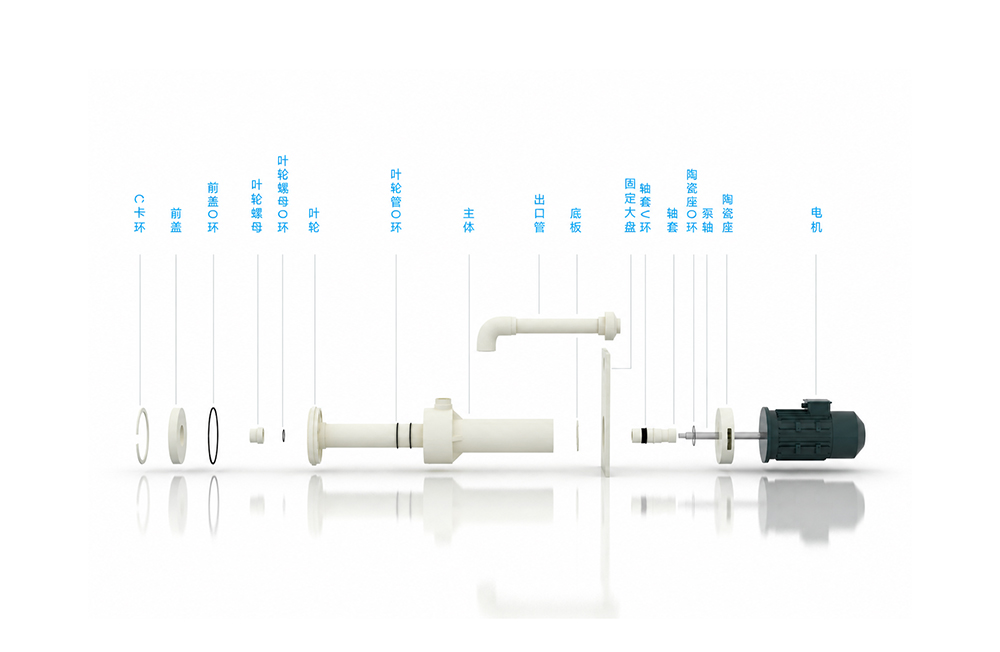

1、材质说明

1. 泵体：FRPP（增强聚丙烯），PVDF（聚偏二氟乙烯），FRPP适用0~75℃，PVDF适用0~90℃




2. 泵轴：SUS304不锈钢，SUS316L不锈钢、钛合金，依介质腐蚀性选配




3. 叶轮：FRPP/PVDF，与泵体同材质射出成型




4. 出口弯管：FRPP/PVDF，模具化生产，标准化接口




5. 电机：标准三相异步电机 防爆型电机（BTS系列），依据使用环境选配

2、技术参数

• JH槽内耐酸碱泵（液下）系列提供多种功率规格，可满足不同工况需求：

• 功率 0.37 kW ~ 7.5 kW（1/2HP ~ 10HP），多种功率可选

• 出入口径 25mm ~ 65mm（1" ~ 2.5"），依型号不同

• 流量大至 30 ~ 650 L/min，依型号及工况而定

• 扬程大至 2.5 ~ 41 m，依型号及工况而定

• 频率 50Hz / 60Hz 可依用户需求配置

• 相数/极数 3φ / 2P、4P，标准配置

• 绝缘等级 F级

• 防护等级 IP55 标准配置

• 适用温度 FRPP：0~75℃ / PVDF：0~90℃

• 适用比重 ≤1.2（标准型），高比重工况可定制

3、型号说明

JH系列型号编码规则如下：

JH - 40 - SK - 3 - 5 - V - F

JH：机型编号，玖弘槽内立式泵

40：出口口径，40=1.5"，50=2"，65=2.5"

SK：结构形式，槽内直立式

3：马力（HP），1、2、3、5、7.5、10HP

5：频率 5=50Hz，6=60Hz

V：泵体材质，V=PVDF，F=FRPP

F：法兰形式，依据用户需求配置

4、安装与使用说明

a、安装方式：

• 泵直立安装于槽体上方，泵体及叶轮浸没于液面以下




• 出口管路可根据现场需求选择PVC或PP材质接头




• 电机置于槽体上方，便于散热和维护

b、使用注意事项：

• 泵具备可空转能力，但建议尽量避免长时间空转运行




• 定期检查泵轴及叶轮磨损情况




• 依据介质特性选择合适的泵体材质（FRPP/PVDF）




• 高腐蚀性或高温工况建议选用PVDF材质

说明： 以上技术参数为JH系列通用参考数据，具体选型参数（流量、扬程、功率匹配等）请联系我司技术支持人员。
